Sistema de Controle Terminal de Ambiente para Visualização Rápida

Todas as imagens (ou vídeos) desta página são aplicações do nosso sistema de controle terminal de ambiente em projetos de clientes.

Para facilitar seu entendimento, aqui está o vídeo do projeto do TaiYu (HK) Group,

No tempo 0:34s, mostra o sistema inteligente de avicultura vcloud.

O vídeo é adequado para visualização em dispositivos com tela vertical. Por favor, abra e assista usando um telefone celular ou iPad.

Nosso design e qualidade do sistema e equipamento de controle de ventilação e temperatura são baseados em padrões europeus e americanos.

Para facilitar seu entendimento do sistema climático completo de avicultura, aqui estão 3 vídeos de casos do TaiYu (HK) Group - mostra o controlador inteligente, a cooperação de ventiladores, painéis, portas de painel de fluxo de ar, sistema de entrada e outros equipamentos climáticos no galinheiro.

Caso 1 do TaiYu (HK) Group

No tempo 2:36s, mostra o sistema climático completo no galinheiro.

Caso 2 do TaiYu (HK) Group

No tempo 0:52s, mostra o sistema climático completo no galinheiro.

Caso 3 do TaiYu (HK) Group

No tempo 0:22s, mostra o sistema climático completo no galinheiro.

Por que escolher e cooperar com o Taiyu (HK) Group?

Aqui está um vídeo de 15 minutos mostrando equipamentos de fazenda avícola, departamento de produção, controle de qualidade, departamento de logística, casos de clientes...

1. Você terá qualidade de classe mundial enquanto os custos são reduzidos em 20%.

A pesquisa e desenvolvimento continuam em contato com engenheiros europeus e americanos, mas a produção é feita na China ou em outras filiais.

2. Você pode obter rapidamente todos os dados da sua fazenda avícola.

Temos um sistema de gestão com inteligência artificial, como visualizar os dados de consumo de ração, taxa de crescimento e assim por diante de todos os galinheiros através do APP instalado no seu telefone celular, I-pad ou computador.

Recomendamos equipamentos de fazenda avícola que você pode precisar

Whatsapp 24 horas online agora +86 18830120193, +234 8111199996, para obter seu plano de negócios de fazenda avícola e lista de equipamentos com orçamento completo.

Sistema de Controle Terminal de Ambiente Padrão Europeu

Breve introdução do sistema de controle terminal de ambiente

Arranjo geral da fazenda avícola

1. Controle de entrada de ar segmentado em três zonas para a frente, centro e traseira do galinheiro.

2. Ajuste de temperatura diurno/noturno baseado nas condições externas.

3. Tela sensível ao toque industrial suporta 40 vias de contato seco para operação estável.

4. Transmissão de dados em tempo real através de gateway inteligente para servidor em nuvem para monitoramento multi-terminal.

5. Gestão ambiental totalmente automatizada baseada em parâmetros internos; configurações podem ser personalizadas por fazenda.

6. Suporte a gestão integrada de ração, água, iluminação, aquecimento e resfriamento por cortina úmida para maior eficiência.

Características do sistema de controle terminal de ambiente

Layout de software e hardware

Controle em nuvem da fazenda avícola

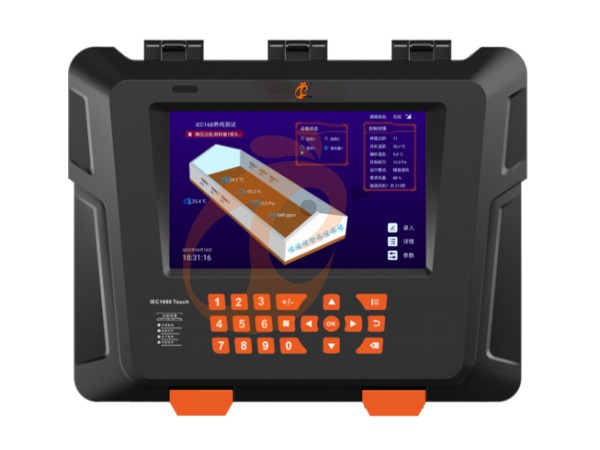

1. Controlador industrial de tela sensível ao toque: display de 10 polegadas mostrando esquema 3D do galinheiro com todos os parâmetros ambientais.

2. Ventilação multi-zona: 22 grupos de ventiladores com 36 níveis de ventilação; cortinas de parede montanhosa e parede lateral controladas independentemente.

3. Sensoriamento em três seções: Sensores frontais, centrais e traseiros permitem ajuste em tempo real das aberturas das pequenas janelas para reduzir diferenças de temperatura.

4. Ventiladores com controle de velocidade e função de tempo: Ventilação ajustada de acordo com a taxa mínima de respiração.

5. Simulação de iluminação: Simulação de nascer e pôr do sol com intensidade ajustável e função de desligamento atrasado.

6. Ajuste de temperatura diurno e noturno: Controle automático de temperatura baseado em períodos de tempo definidos.

7. Controle de aquecimento por zona: Três zonas independentes; suporta ventiladores de pressão descendente e circulação, e uniformidade da linha de material em cadeia.

8. Modos de resfriamento por cortina úmida: Controlado por tempo, normalmente aberto ou ajuste automático baseado em temperatura.

9. Monitoramento de água e ração: Registra consumo de água de 6 metros; estatísticas de consumo de ração suportadas para até 4 torres de ração.

10. Integração em nuvem (Controlador-9200 Plus): Monitoramento em tempo real de temperatura, umidade, pressão negativa e CO₂; dados anormais disparam alarmes. Suporta compartilhamento de dados multi-terminal e gestão de criação online.

Exemplo do sistema de controle terminal de ambiente

Coleta completa de dados

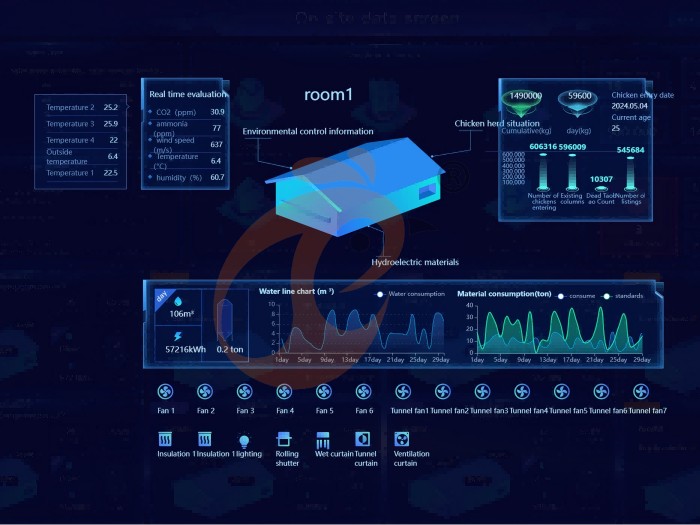

Tela de dados no local

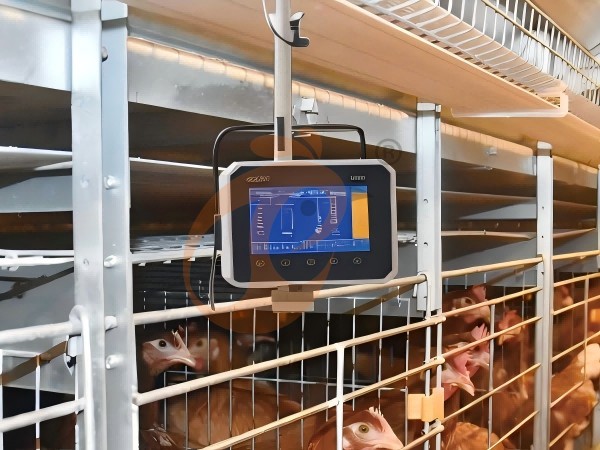

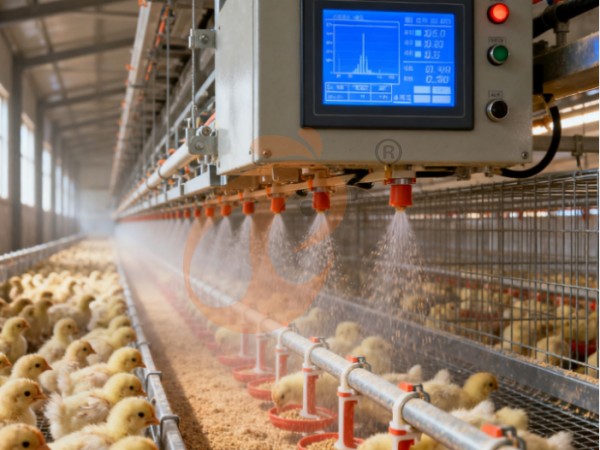

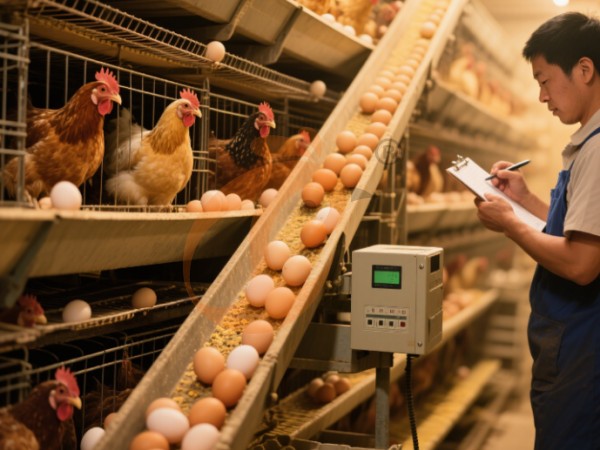

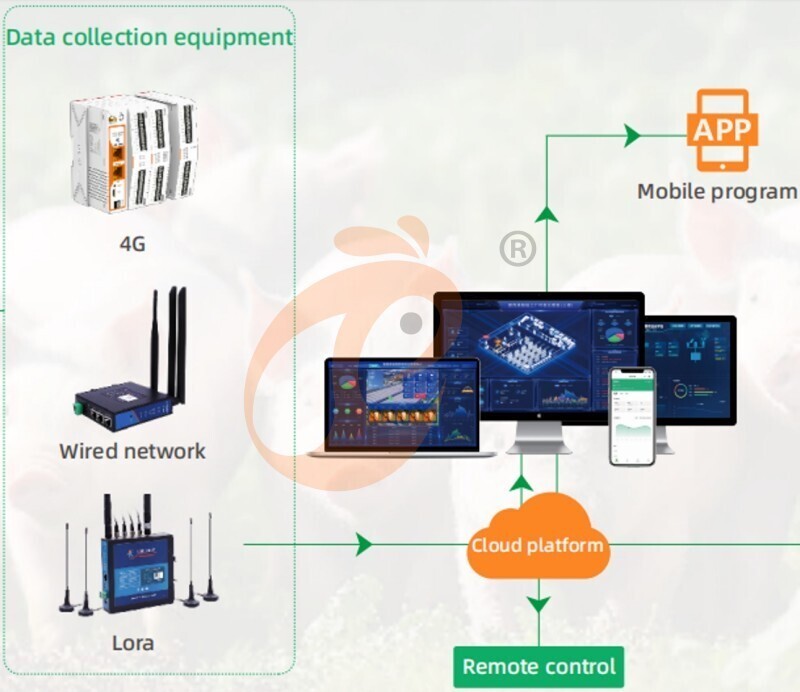

Dispositivo de hardware na fazenda avícola

Deslize a tabela para visualizar o conteúdo completo. Os dados são apenas para referência.

Princípio de funcionamento do sistema de controle terminal de ambiente

1. Sensores e dispositivos de monitoramento

Sensor no sistema de gaiolas

Sensor no sistema livre de gaiolas

Sensor no sistema de aviário avícola

Acessórios

• Sensores de temperatura

• Sensores de umidade

• Sensores de fluxo de ar

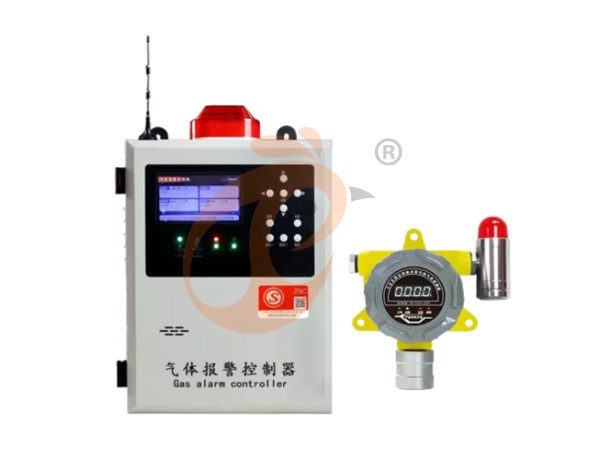

• Sensores de amônia (NH₃) e CO₂

• Sensores de pressão estática

Processo de trabalho

• Mede temperatura, umidade, fluxo de ar e qualidade do ar em múltiplas zonas.

• Transmite dados em tempo real para o controlador ETCS e plataforma em nuvem.

• Atualiza automaticamente o painel no aplicativo móvel, tablet ou PC para que os gerentes da fazenda visualizem as condições atuais do galinheiro.

2. Controlador e plataforma em nuvem

Aplicativo de gestão móvel

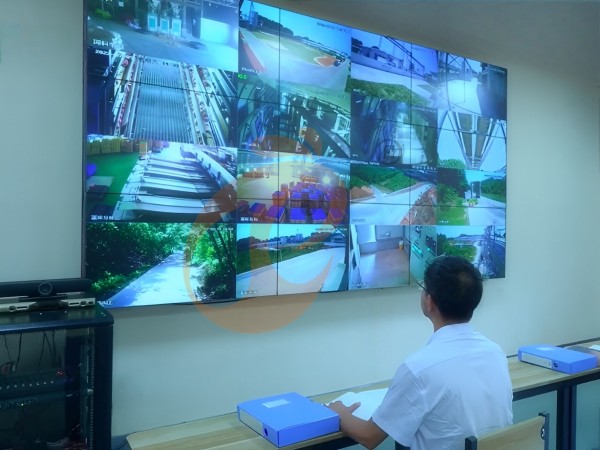

Centro de CFTV

Tela de dados

Acessórios

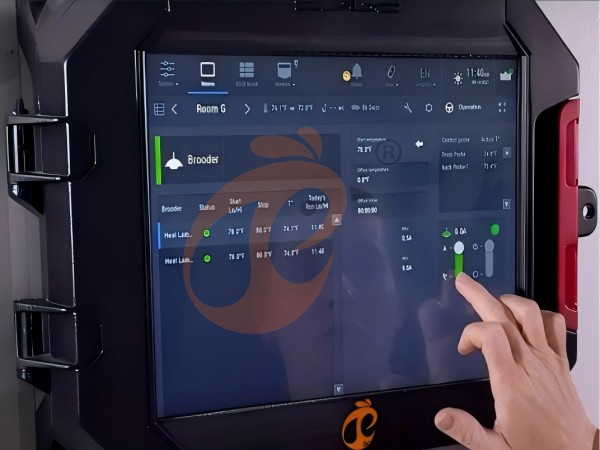

• Controlador industrial de tela sensível ao toque

• Módulo de integração em nuvem

• Interfaces de comunicação (Wi-Fi / RS485 / Ethernet)

Processo de trabalho

• Recebe dados ambientais de todos os sensores.

• Analisa parâmetros em tempo real e compara com faixas de destino pré-definidas.

• Emite comandos para ajustar ventiladores, cortinas, umidificadores e desumidificadores para manter condições ótimas.

• Armazena dados históricos para manutenção preditiva e otimização operacional.

3. Controle automatizado de equipamentos

Acessórios

• Ventiladores de velocidade variável

• Cortinas e dampers automatizados

• Umidificadores e desumidificadores

Processo de trabalho

• Opera equipamentos de acordo com instruções do controlador.

• Ventiladores ajustam velocidade baseada em temperatura, fluxo de ar e níveis de amônia.

• Cortinas abrem/fecham automaticamente para regular distribuição de fluxo de ar.

• Umidificadores e desumidificadores ajustam para manter umidade alvo.

• Equipamentos funcionam, param ou mudam de modo de acordo com o cronograma da fazenda.

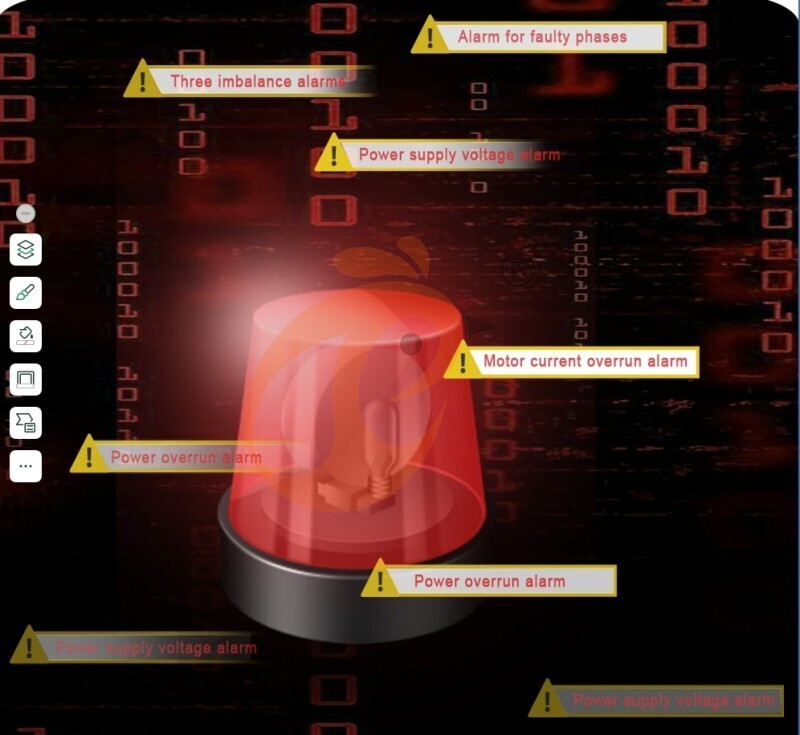

4. Sistema de alarme e segurança

Acessórios

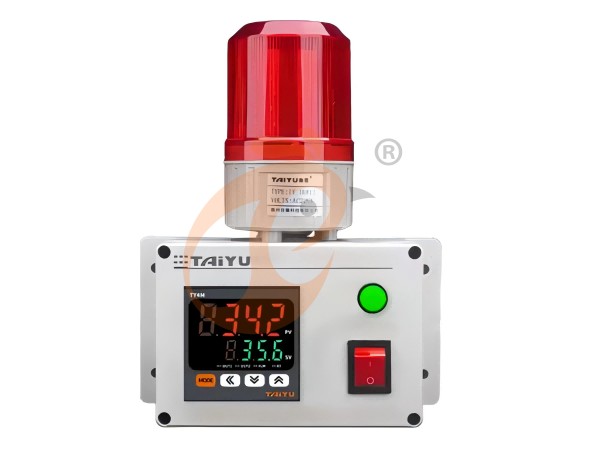

• Módulo de alarme do controlador

• Interface de desligamento de emergência

Processo de trabalho

• Detecta leituras anormais ou mau funcionamento de equipamentos.

• Envia alertas em tempo real para o gerente da fazenda via aplicativo móvel ou computador.

• Desliga automaticamente equipamentos relevantes para prevenir danos ou riscos.

• Registra eventos de alarme e gera lembretes de manutenção.

Manutenção do sistema de controle terminal de ambiente

1. Ventiladores: Limpe as lâminas trimestralmente; verifique o alinhamento do motor.

2. Sensores: Verifique as leituras mensalmente; calibre conforme necessário.

3. Cortinas & dampers: Lubrifique semestralmente; garanta operação suave.

4. Software do controlador: Atualize trimestralmente para manter eficiência do algoritmo.

5. Dutos & tubos: Inspecione semestralmente; remova poeira ou bloqueios.

6. Resumo: Manutenção regular garante operação confiável, microclima ótimo e melhor desempenho das aves.
